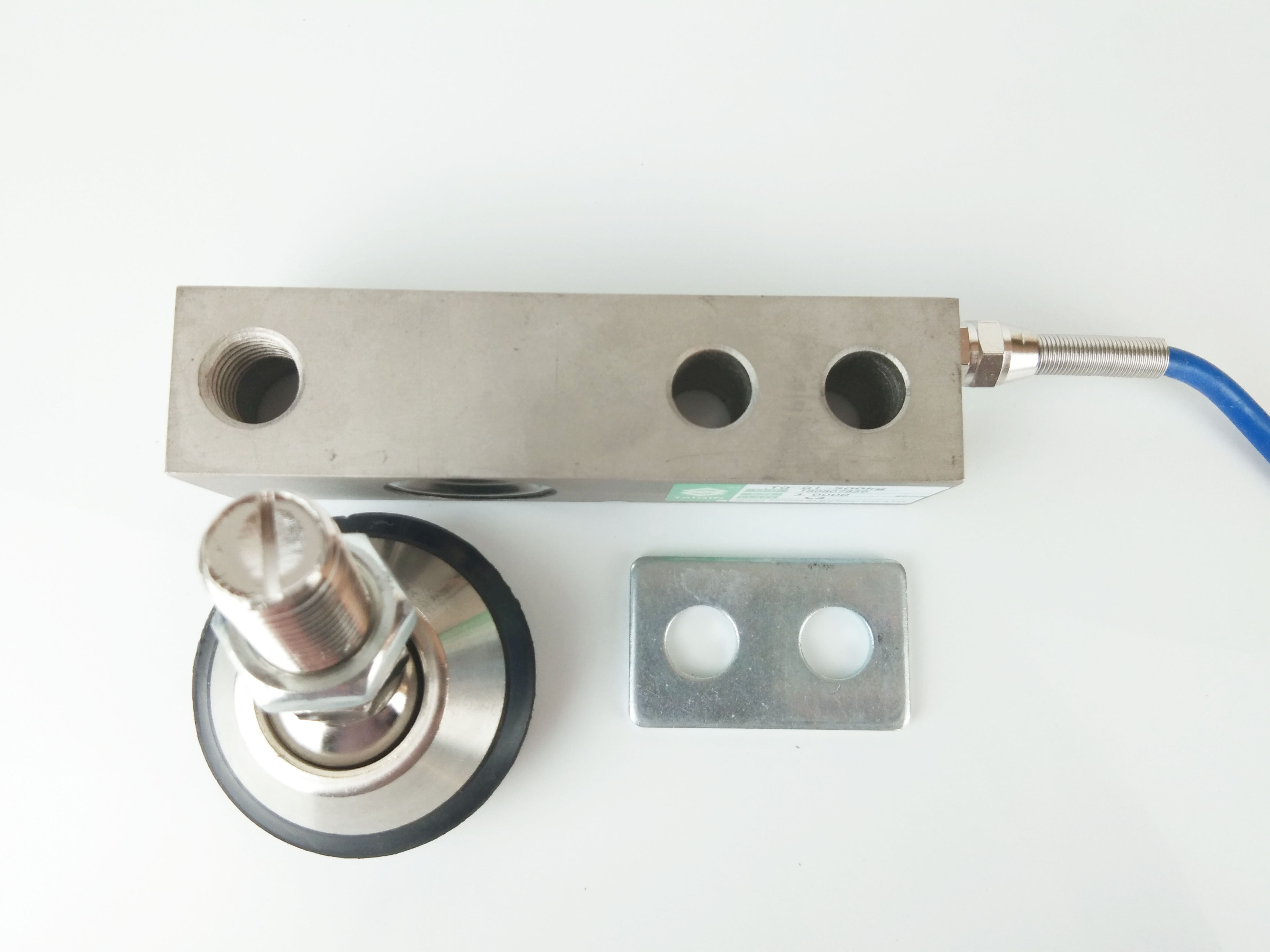

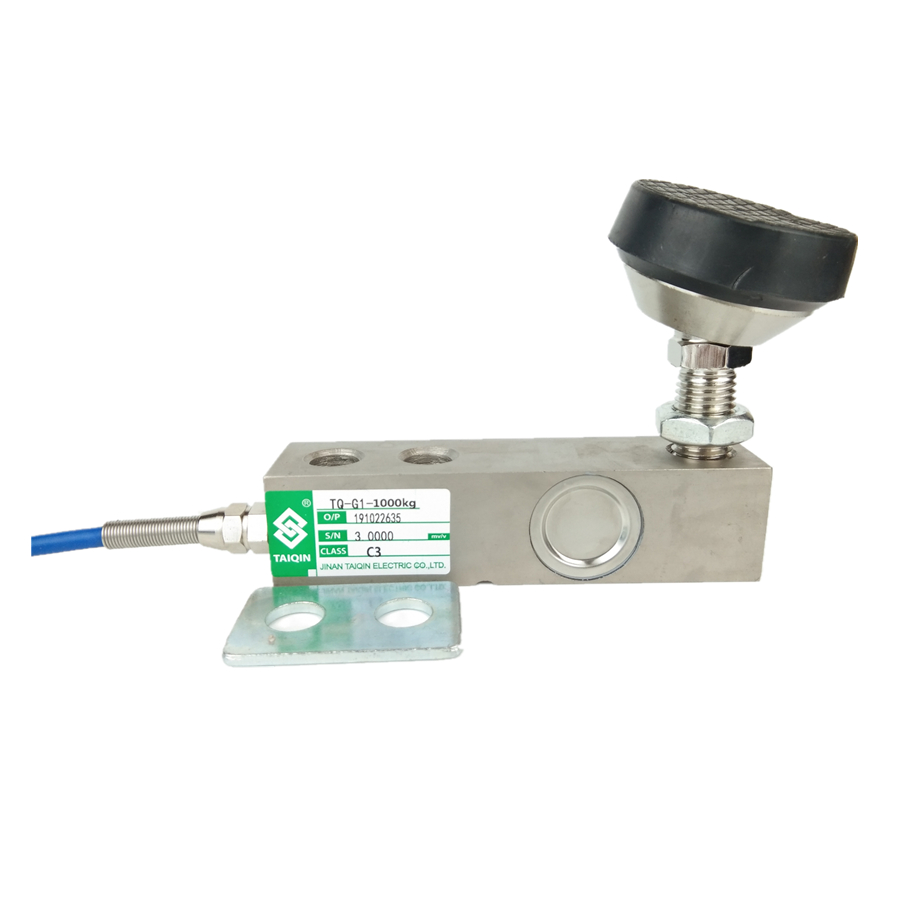

TQ-G1懸臂梁式稱重傳感器

編號:10123
查看:
發布:2024-10-19

TQ-G1懸臂梁式稱重傳感器一端固定一端加載,重心低,安裝方便,互換性好。 TQ-G1懸臂梁式稱重傳感器適用于平臺秤及配料控制系統等。


撥打電話
Call
在線咨詢
Service



產品特點:TQ-G1懸臂梁式稱重傳感器一端固定一端加載,重心低,安裝方便,互換性好。
產品用途:TQ-G1懸臂梁式稱重傳感器適用于平臺秤及配料控制系統等。
量程:500N(50kg) 、1 kN(100kg) 、2 kN(200kg) 、3 kN(300kg) 、5kN(500kg)、10 kN(1t)、20 kN(2t)、

25kN(2.5t) 、30 kN(3t)、50 kN(5t)、75 kN(7.5t)、100 kN(10t)

技術參數及外形尺寸:

序號

產品技術參數

1

額定載荷

100kg-10t

2

綜合精度

D1;C3

3

靈敏度

2.0\3.0mV/V

4

零點輸出

≤0.1%F.S

5

輸入阻抗

400±10Ω

6

輸出阻抗

351±3Ω

7

絕緣阻抗

≥5000MΩ

8

補償溫度范圍

-10~40℃

9

適用溫度范圍

-30~70℃

10

安全過載

150%F.S

 11

極限載荷

300%F.S

12

材質

合金鋼

13

激勵電壓

10V(DC)

14

密封等級

IP67/IP68

15

電纜

3-5m

16

接線方式

紅……E+(輸入正)

黑……E-(輸入負)

綠……S+(輸出正)

白……S-(輸出負)



                                              100kg-2500kg



型號

量程(kN

量程(t

L

L1

L2

L3

L4

B/H

H1

D1

D2

D3

TQ-G1

30-50

3-5

171.5

19

95.3

38.1

72.5

38.1

26

Φ20

M18×1.5

Φ20

75,100

7.5,10

225.5

25.3

124

50.8

102

50.8

25.4

Φ27

M24×2

Φ27


圖片與實物略有差異,以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利,恕不另行通知
